一、背景及意義
2024年7月19日,陜西省商洛市柞水縣丹寧高速公路水陽段嚴坪村二號橋梁因暴雨山洪沖擊發生局部垮塌,已確認11人遇難,另有近20輛車及30多人失聯。2023年7月6日,四川恩廣高速橋梁垮塌,事故造成兩車受損,3人受傷,沒有造成人員死亡。初步調查結果顯示,大橋橋墩處突發山體崩塌,掉落的巖石沖毀橋梁墩柱,造成橋面部分坍塌。
2023年7月4日,重慶市萬涼鐵路魚背山站至羅田站間駟步河鐵路橋梁部分橋墩被洪水沖擊受損,導致橋梁部分垮塌。2022年7月24日,遼寧鞍山橋梁坍塌,事故導致四輛車(三臺貨車、一臺出租車)掉入橋下,共有5人受傷,其中3人腰部受傷但無生命危險。暴雨、山體滑坡、沙塵暴以及寒潮與低溫雨雪冰凍天氣,越來越頻繁的極端天氣,不斷沖擊公路、鐵路、橋梁等公共基礎設施,也給人民群眾的生命財產安全帶來了嚴重威脅。因此,研發一跨橋梁/隧道健康監測用爆閃警示裝置可以有效提前對橋梁隧道垮塌自然災害進行及時預警預報,有效降低因此而引發的生命財產損失。
二、聲光報警系統基本構成

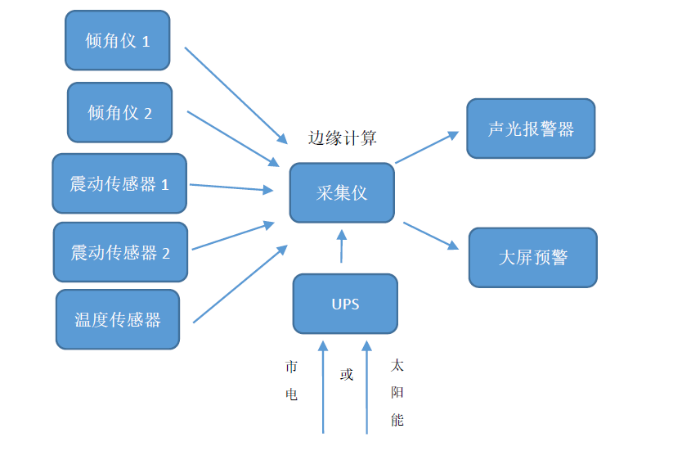

在高速公路易發生自然災害路段往往是人跡罕至地帶,供電和網絡很多都難以保證,因此迫切需求一種帶有UPS的簡易聲光報警系統,中交路橋科技研發的聲光報警系統由UPS電源設備、采集傳輸設備、聲光報警設備、傳感器集合組成,該系統具有以下幾個優點:
1.帶有UPS電源,在發生自然災害市電不能保證的情況下,該系統具有至少30分鐘以上的續航時間可以上傳報警信息和發出聲光報警,提醒過往車輛緊急避險。
2.該系統具有邊緣計算能力,采集到傳感器數據后可進行本地自我判斷是否發出聲光顯示預警,可不依賴網絡。
3.采集系統判斷出危險后可同時控制聲光報警器和顯示屏同時發出預警信息,多維預警可提高預警信息可信度,大幅提升預警作用。
三、中交路橋科技聲光報警系統特點
a) 設備正常情況下不開啟爆閃警示功能,在接收到特殊情況指令或手動開啟后,開啟爆閃和文字提醒功能;應具有紅藍發光二極管主動發光、交替高頻閃爍的警示功能,其中紅色和藍色發光體各兩組,每組應為尺寸相同的矩形,每組尺寸不低于15cm×15cm,亮度35000坎德拉/m2,閃爍頻率不低于5Hz,紅藍交替閃爍時長比為1:1;
b) 應具有文字提醒功能。通過發光二極管黃色燈珠組成“?!弊?,字高不小于30cm。爆閃警示功能啟動后,文字應常亮,亮度35000坎德拉/m2;
c) 宜設置控制爆閃警示裝置的通訊基站,采用移動通訊網絡接收控制指令,控制爆閃警示裝置開啟或關閉;
d) 應同時具備現場人工開啟、關閉的物理開關;
e) 采用太陽能電池供電,并適用于220V市電供電條件;
f) 滿足從接收到開啟指令開始,至少不間斷連續工作6h的要求;
g) 應采用抗惡劣環境設計和加工,防護等級3IP55。
四、中交路橋科技聲光報警系統主要設備展示

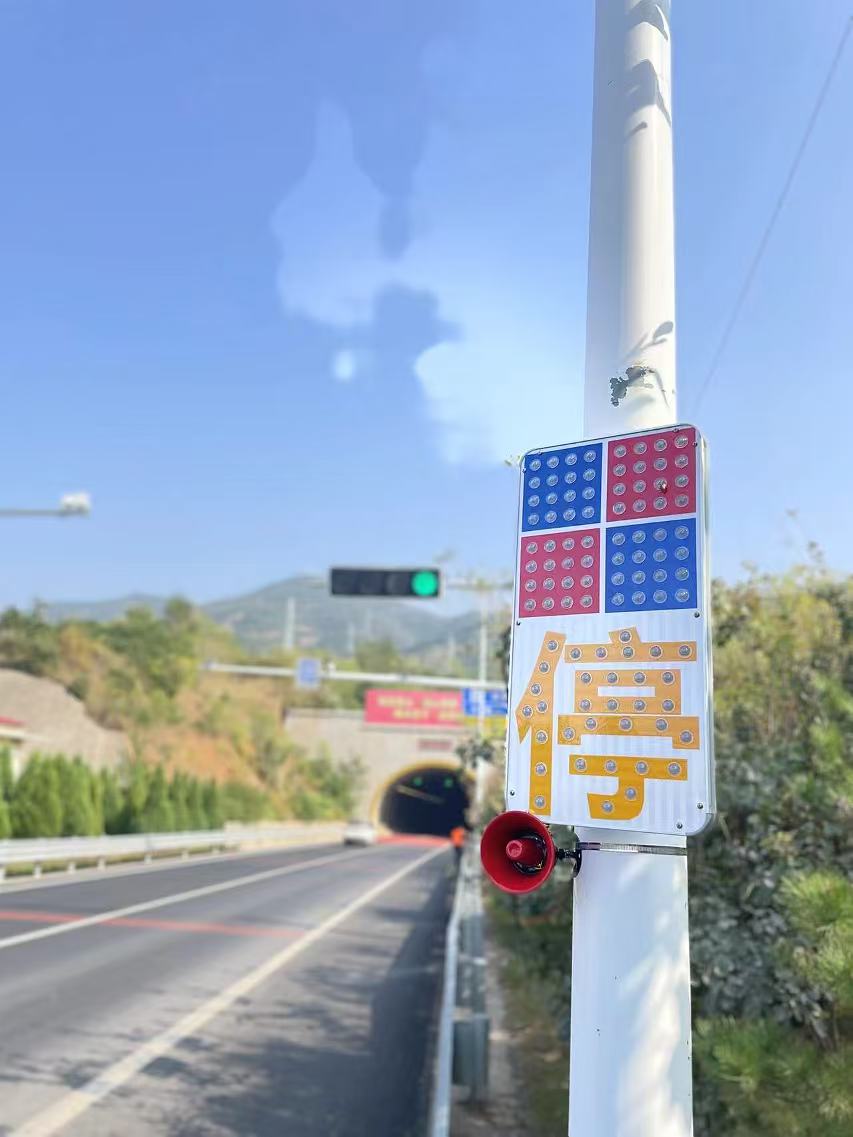

1. 爆閃警示裝置
結構尺寸設定為:長700mmx寬350mmx厚5mm。樣機的前面板布置紅藍黃LED燈珠,其中可以常亮的黃色“?!弊植荚O在面板下方,字高31cm;能夠交替閃爍的“紅色”和“藍色”各兩組發光體布設在面板上方,每組為15cm×15cm尺寸相同的矩形。

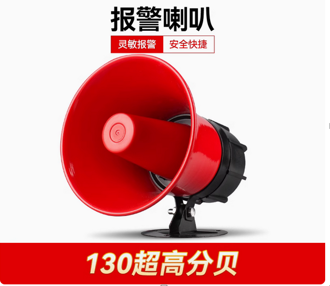

2.高音喇叭
具有130分貝大音量,在發生緊急情況時有效提醒工作人員,減少財產損失,產品額定功率30w。

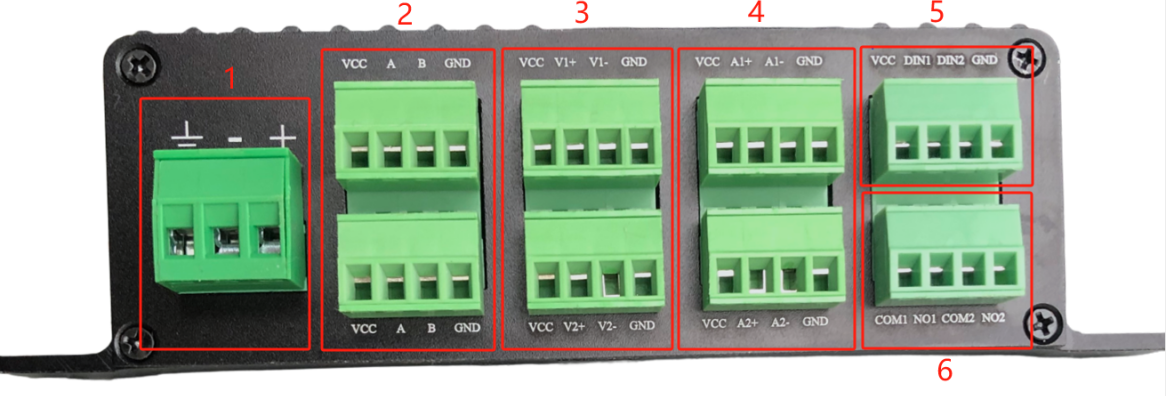

3.多功能數據采集儀

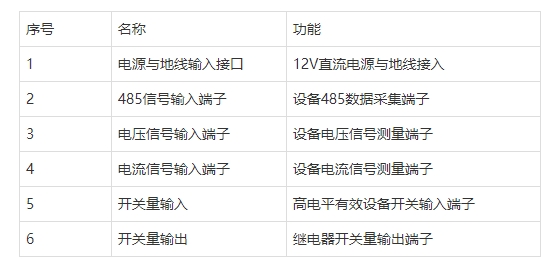

JAWG-301系列多功能數據采集儀利用物聯網技術,結合傳感器模擬和數字功能,適用于長期監測環境物理量。設備內置高性能ARM處理器,配備軟硬件看門狗,確保穩定運行。外設包括2路獨立AD的電壓和2路獨立AD的電流采集通道、標準Modbus-RTU協議的RS485總線、2路開關量輸入和2路開關量繼電器輸出。JAWG-301可連接大氣、土壤、氣象等多種傳感器,根據現場網絡通信環境可選配Mesh、NB-IOT或4G網絡發送數據至云平臺。設備支持風能、太陽能供電,適合野外部署。其高性價比、簡易操作和部署使其具有顯著優勢。
