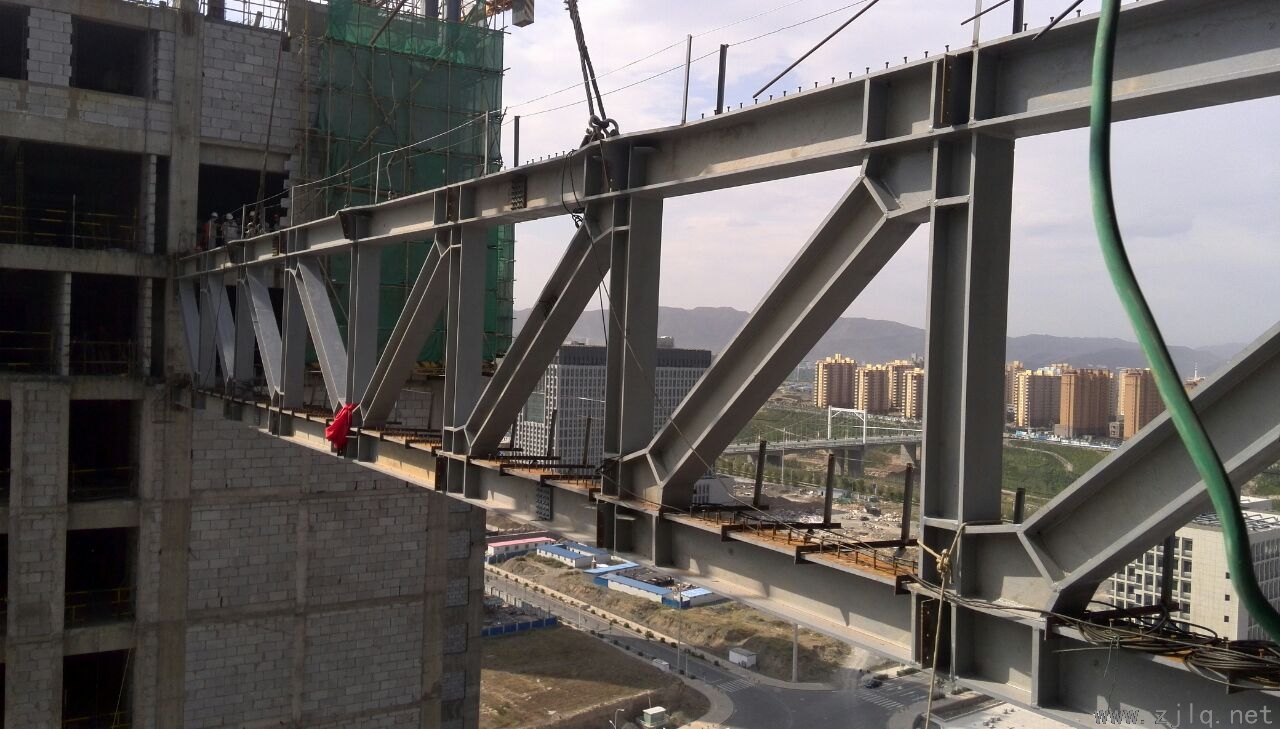

鋼結構節點的設計步驟
更新時間:2021-04-10 17:51
  |
閱讀量:
字號:
A+ A- A



(1)計算桿件在節點板上所需的連接螺栓數。



(2)進行各桿件的連接設計計算,確定拼接板尺寸和連接需要的螺栓總數。



(3)按照結構計算圖式畫出交匯于節點的各桿件的截面重心軸線,這些軸線應交匯于一點。但為了設置上拱度,有些桿件并不交匯于一點,如在簡支鋼桁梁主桁上弦大節點處,讓兩斜桿與上弦桿不在同一點處相交,偏離值根據上拱度計算確定。



(4)根據桿件的截面高度依次畫出弦桿、豎桿及斜桿的外輪廓。相鄰桿件邊緣間要留有一定的空隙以保證裁切時出現正公差時二者不致相碰。預設上拱度對栓孔起線的要求也應一并考慮。



(5)按照節點的標準栓線網絡布置各桿件在節點板上的連接螺栓。



(6)從節點板上最外排螺栓線向外推出4050 mm,所得全部連接螺栓的外包線即為節點板的最小輪廓線。調整節點板至規則形狀,必要時可增加某些桿端的栓釘排數。



(7)節點板的厚度通常根據橋梁跨度的大小按照經驗進行選擇,從12 mm20 mm不等。



(8)檢算節點板的強度。



文章出自鋼結構檢測gyjrwz.cn,轉載請注明。
