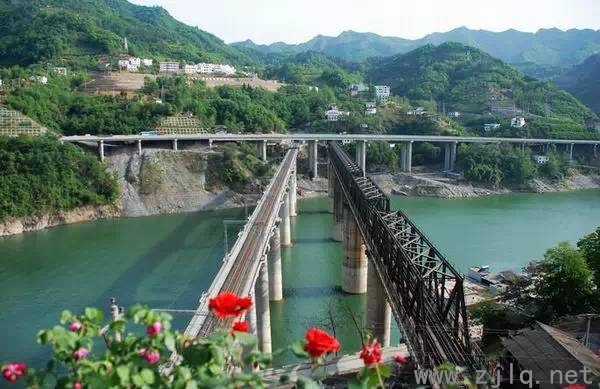

主桁架是鋼桁梁橋的主要組成部分，決定著鋼桁梁橋的設計質量。應根據橋位的具體情況，擬定主桁架的圖式，選擇較為經濟合理的方案。選擇主桁架圖式的原則是經濟、構造簡單、有利于標準化和便于制造安裝。
(1)三角形桁架(Warren trusses)
由斜腹桿與弦桿組成等腰三角形的桁架稱為三角形桁架，又稱華倫桁架，它是目前世界上應用最廣的一種桁架式樣，適用于大中等跨徑的下承式鋼桁梁橋。
華倫桁架構造簡單。部件較少，豎桿只承受局部荷載，它適用于定量化設計，有利于安裝鍘造。但華倫桁架沒有方向性，需要做平縱聯。有時在大跨度橋梁中，為了節省鋼材，也可將上弦桿做成折線形，但這種桁架制造和安裝都較困難，目前我國已不再采用。下承式鋼桁梁橋還可將端豎桿與端上弦桿省去；上承式橋如支座設在上弦平面，也可將端豎桿與端下弦桿省去。
(2)斜桿形桁架(Pratt trusses)
相鄰斜桿互相平行的桁架稱為斜桿形桁架，又稱柏氏桁架，它與三角形桁架相比，其弦桿規格多，每個節問都有變化；豎桿不僅規格多，而且內力大，所有節點都有斜桿交匯，均為大節點。因此，在構造及用鋼量方面都不及三角形桁架優越。目前已很少采用這種桁式。
(3)K形桁架(K truss)
斜桿與豎桿構成K字形的桁架稱為K形桁架，由于主桁架同一節問內的剪力由兩根斜桿分擔，其斜桿截面較上述幾種類型都要小，但此種桁架桿件規格多、節點多、連接多、構造復雜，一般用于小跨度橋梁。K形桁架斜桿傾角以45°～60°為經濟，但當跨度增大時，易做適當調整。
(4)雙重腹桿形桁架(Parallel chord rhomhic truss)
雙重腹桿形桁架是由兩個不帶豎桿的三角形桁架迭合而成。由于斜桿只承受節問剪力的一半，桿件短、截面小，如用于大跨度梁，受壓斜桿短，對壓屈穩定有利。斜桿截面小，則在節點板上的連接栓釘數也少，有助于解決鋼板供貨尺寸不足的矛盾。我國大跨度鋼桁梁橋多數采用帶輔助豎桿的雙重腹桿形桁架（又稱菱形桁架或米字形桁架）。
