摘要: 智能結構健康監測是結構中集成傳感器和無線采集傳輸設備，結合大數據云平臺，賦予結構健康自診斷和報警功能的一種結構健康無線監測系統。智能結構監測系統的運用，是解決我國超大規模結構物安全問題的有效手段，同時為今后結構物維護保養的優化和成本控制提供了依據。
Abstract：Intelligent structure monitoring is the combination of sensors and wireless data acquisition and transmission equipment in the structure and the large data cloud platform to give structure health diagnosis and alarm function. The use of intelligent monitoring system is effective way to solve the problem of large scale structure safety in China, the optimization of structure for the future maintenance and cost control.
關鍵詞：智能結構監測，結構安全，智能結構監測傳感器，無線采集傳輸
Keyword: Intelligent structure monitoring, structure safety, intelligent structure monitoring transducer, wireless data acquisition and transmission
智能結構監測系統是在結構中集成傳感器和無線采集傳輸設備，結合大數據云平臺，賦予結構健康自診斷和報警功能的一種結構健康無線監測系統。智能結構監測偏重于無線采集傳輸，是傳統結構在線監測的升級。相比于傳統在線檢測智能結構監測賦予傳感層更多使命。
將采集傳輸功能賦予傳感器，使得整個監測系統更小巧靈活。

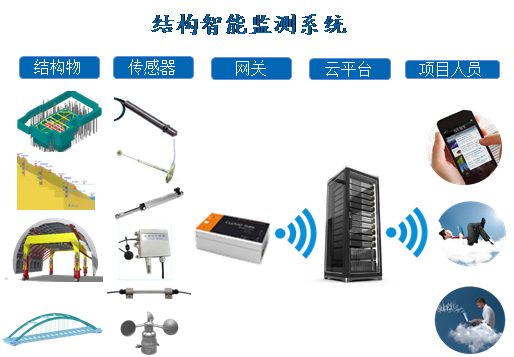

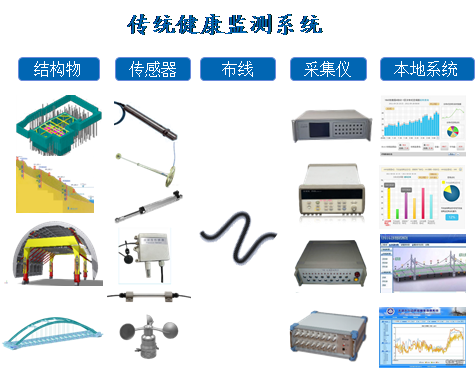

傳統檢測系統多為本地化部署，數據需要現場抄錄之后錄入系統，再經過專家的審核確定結構物的狀態。智能監測系統在傳感器內集成采集傳輸功能，或?qū)⒉杉臄?shù)據無線傳輸至網關，由網關統一發送至云平臺，通過算法和大數據分析對比，確定結構物的健康狀況，將評價結果反饋給相關用戶。當數值超過設定閾值時，系統可自動發送報警短信并通過郵件和手機APP等方式通知相關人員。
智能結構監測的傳感層，采用無線傳感技術，例如盒式固定測斜儀、表面應變計、振動加速度等傳感器，都實現了傳感器和采集傳輸于一體。對于需要內置在混凝土內部的傳感器，如鋼筋計、軸力和土壓力盒等傳感器，也實現了將傳感器身份ID和初始頻率等數據寫入傳感器，同時在地表連接一個單通道或者多通道的無線傳輸設備。以下是工訊科技的幾種無線傳感器。

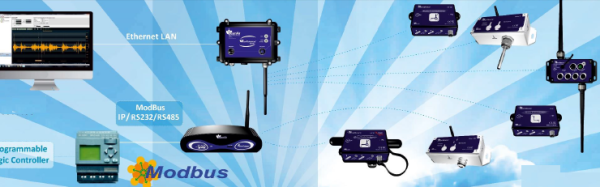

在傳輸層，結合檢測和監測的需求，以及檢測向監測發展的大行業趨勢。工訊科技開發了集采集存儲，同時可以無線局域網內自動采集上傳數據以及基于GPRS的遠程傳輸。在同一臺采集儀上，既可以在沒有信號的隧道或這偏僻的地區，采用局域網無線采集數據，又可以在有信號的市政公路或者地鐵隧道內、城市區域?qū)?shù)據實時上傳至云平臺。

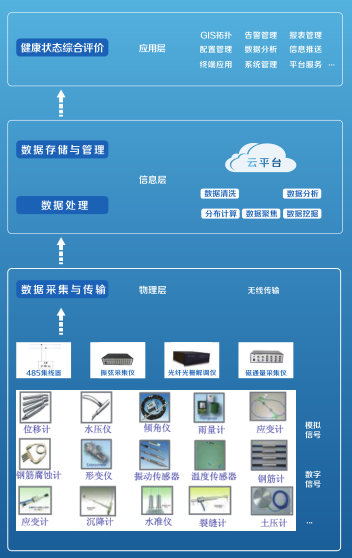

通過傳感層和傳輸層，數據被實時傳輸至云平臺，云平臺實現了數據的安全儲存和對比分析相關分析等基本操作。當數據超過設置的閾值，平臺會自動發送報警信息至相關人員的手機和電子郵箱，系統后臺可以對平臺內的相似結構的進行大數據對比，通過人工神經網絡等算法計算可能導致的結果和應對辦法。
目前，智能結構監測正在朝著智能結構發展，即在智能結構基礎上增加控制器，根據系統算法反饋至控制器，增加結構的主動性。智能結構監測，可以保證數據的真實性，有效性，減少人工干預和誤差。通過大數據對比分析，可以更有效的分析結構的問題和提出解決方法，易于實現對管理區域內的結構物信息化和系統化管理。目前，工訊科技（深圳）有限公司的的智能監測傳感器和系統已經應用在地鐵施工期結構安全監測、地鐵運營期風險源結構安全監測、邊坡結構安全檢測、橋梁結構安全監測、隧道結構安全監測、鐵塔和輸電結構安全監測、通信基站結構安全監測、起重設備結構安全監測、古建筑結構安全監測、鐵路結構安全監測、船舶和石油平臺結構安全監測、基坑結構安全監測、城市管廊結構安全監測、水利大壩結構安全監測、學校建筑和超高層建筑結構安全監測等諸多項目。
蔣延超（工訊科技（深圳）有限公司，518000）
