為尋找造成地下防水工程滲漏的原因，以更好地控制防水工程質量，雨虹修繕引進超聲波斷面成像儀，可用于混凝土結構中的外部侵入物、缺陷、裂縫以及管道及蜂窩等缺陷的無損檢測。如果混凝土內部的缺陷足夠大，激發的超聲波會被該缺陷提前發反射，因為反射線路徑更短，由缺陷反射的信號會早于混凝土底面反射的信號到達接收端。信號處理軟件依據每排換能器接收到的反射脈沖的到達時間，來推斷混凝土內部缺陷的位置，最大可探查1.8m。
現場情況及原因分析

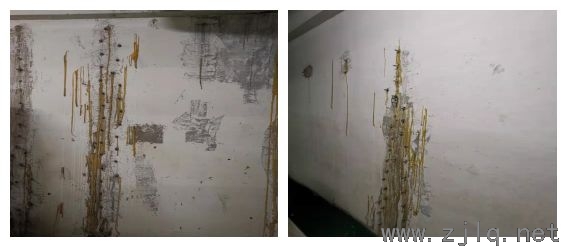

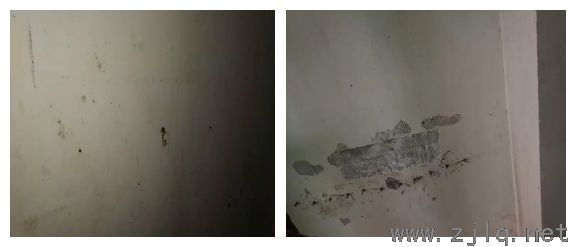

該地下室為新建未啟用地下室，其勘察時，內部有大量的明水蓄積情況。主要滲漏點位于側墻以及頂板。有多處常規注漿維修情況，主要為聚氨酯注漿，檢測位置主要是滲漏以及維修點附近。
現場勘察結果——現場情況及超聲波掃描結果
青色及紅色部分混凝土都存在缺陷，諸如密實度不高等等，紅色表示嚴重；

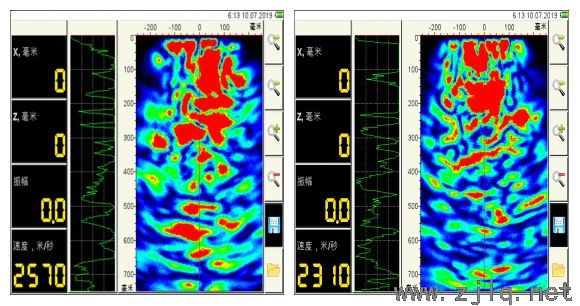

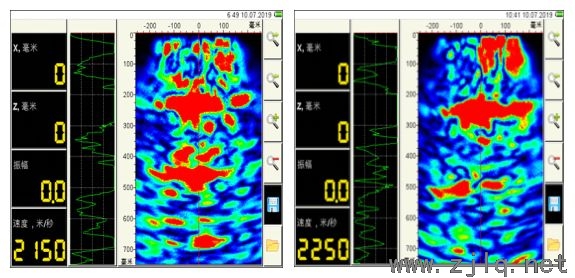

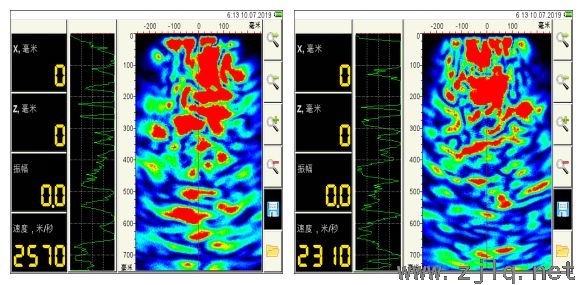

單點掃描，大多數點從表層至300mm處均有連續性缺陷。內部孔隙率也非常高，目前存在滲水情況。對照分析，內部存在連續性的缺陷，符合現場滲漏水；

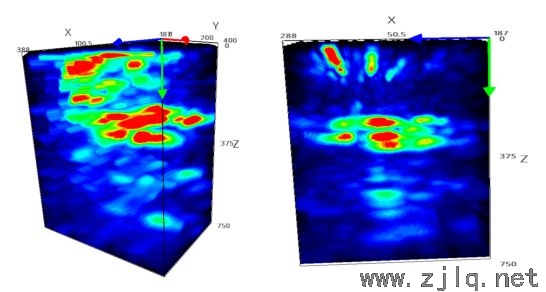

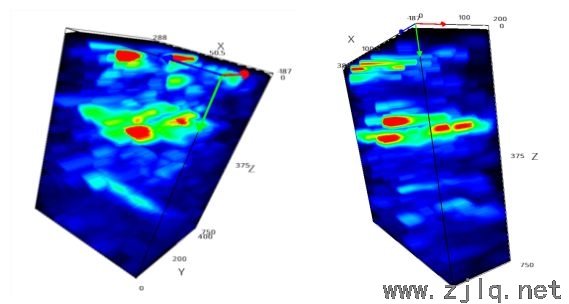

三維立體掃描，側墻部位其內部孔隙率非常多，多集中在表層以及200mm到300mm之間區域，且存在貫穿性裂縫。
結論
綜合以上整體判斷。該地下室檢測部位內部存在比較多的滲水通道，在混凝土表面孔隙率更多。實際上，勘查時，表面有多處維修以及滲漏水情況，表明內部在滲水，滲水通道比較多。
混凝土結構經過長期水浸泡，內部鋼筋會存在銹蝕風險，鋼筋銹蝕體積膨脹，會破壞混凝土結構，使得后期將滲漏水更加嚴重，整個側墻，頂板都存在起鼓，開裂的風險。
超聲波斷面成像儀簡介：

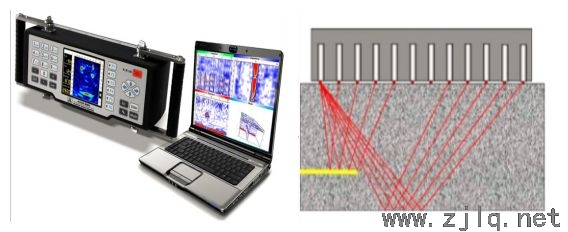

超聲波斷面成像儀采用直板型設計，內置計算機和內存，大尺寸顯示器及控制按鈕。使用非耦合聲波接觸技術，在結構測試的過程中，無需使用任何耦合劑，在設備在設備兩側設有標尺，在底面安裝了4個激光發射器，便于在現場檢測時的儀器定位。
如果構件內部的混凝土-空氣界面（缺陷）足夠大，一部分激發的應力脈沖會被該缺陷提前發射。如右圖所示，因為射線路徑更短，由缺陷反射的信號會早于構件底面反射的信號到達接收端。信號處理軟件依據每排換能器接收到的反射脈沖的到達時間，來推斷構件內部缺陷的位置。
