如何進行橋梁健康監測系統的損傷識別計算?
更新時間:2024-07-17 15:16
  |
閱讀量:
字號:
A+ A- A

橋梁健康監測系統的損傷識別,是通過采用橋梁結構實測的靜、動力響應(排除外環境噪聲對力學參數的影響),開展橋梁損傷識別、損傷定位、損傷程度分析、結構總體性能預測的過程。根據數學算法的性質,橋梁結構損傷監測算法,可分為基于模型修正的算法和基于非模型修正的算法(又稱基于監測數據驅動的算法)。前者通過比較數學模型參數與真實結構測量數據來監測橋梁的健康狀態;后者無須建立結構模型,僅依據監測數據實時分析橋梁的方式來評估橋梁的健康狀態。相比較而言,前者需要具有專業的橋梁建模知識,且模型修正計算工作量較大。

1、依托模型的探索

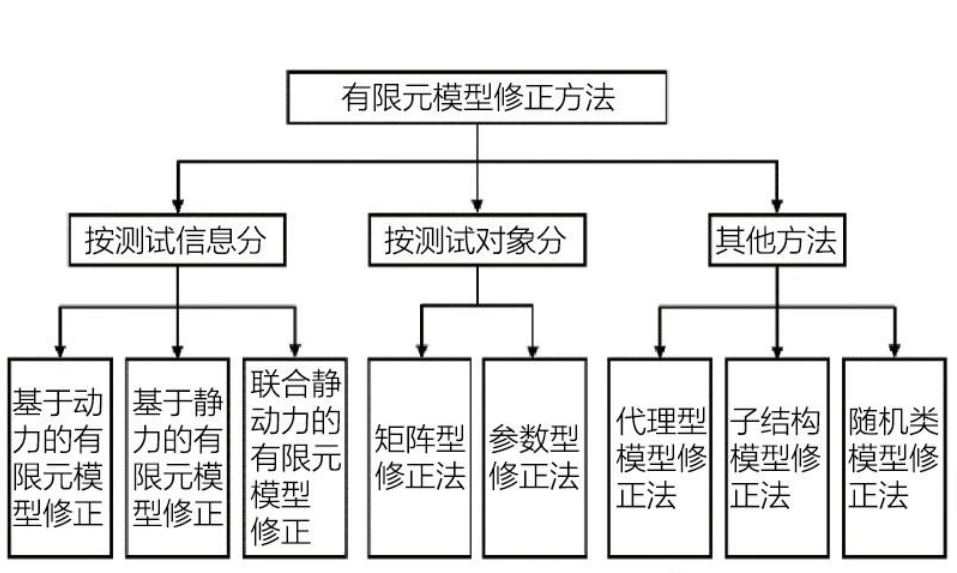

基于模型修正的損傷識別方法,旨在通過比較被監測橋梁的數學模型參數(通常采用有限元建模技術)與傳感器在實際結構上的實時監測數據,判斷結構的變異性。根據有限元質量矩陣、剛度矩陣及阻尼矩陣的修正策略,可分為局部修正法和全局修正法。前者僅針對有限元模型進行局部物理參數的修正,后者則對有限元模型的整體質量矩陣和剛度矩陣進行重建。

基于有限元模型修正的損傷識別研究表明,以下問題值得進一步探索:一是為獲得合理的有限元模型與健康監測數據進行對比,通常采取室內試驗的實測數據對模型進行修正,這些研究討論外界環境或荷載對實測數據帶來的影響較小,修正后的有限元模型在實際工程應用中,是否會因?yàn)榄h(huán)境改變而發生預警誤判仍需加以研究。二是雖然采用實測數據對模型進行了修正校對,但為了避免已有損傷對結構監測帶來的影響,此修正工作常選擇在新橋監測階段進行,且涉及監測年限較短,理論上修正后模型具有損傷預警的可能,但暫未發現時間跨度較大、能夠追蹤損傷發展的損傷判定實例。三是目前的研究以橋梁靜力測試參數作為修正指標,然而在進行靜力指標檢測時,通常只有當橋梁的健康狀態嚴重退化時,該項指標才會發生顯著變化,應選擇對結構損傷敏感的力學指標進行修正與對比,以達到損傷預警的目的。

當然,修正模型時對修正參數數量和類型的選擇,是有限元模型修正中最具挑戰性的工作之一,需要選擇最優參數,讓模型計算結果快速收斂并滿足計算精度的要求。


2、機器學習唱“主角”

基于監測數據驅動的算法是依靠機器學習的算法。人工神經網絡法(ANNs)是20世紀80年代以來人工智能領域興起的研究熱點,為當代最強大的機器學習算法之一,亦是目前各種神經網絡模型的基礎。隨著ANNs的快速發展,基于監測數據驅動的損傷識別方法更新迅速,此類方法僅依靠橋梁的力學行為變化,便可以分析結構安全狀態,而無須建立復雜的橋梁有限元模型,可結合健康監測系統為橋梁管理人員提供簡單、快捷的結構實時狀態分析結果。近年來在原有基礎上,卡爾曼濾波法、蜂群算法、貝葉斯算法、大數據和人工智能等多種算法,被應用于結構損傷識別中。

神經網絡及改進算法中模型結構的選擇是一個重要問題。根據樣本訓練策略的不同,在橋梁監測領域常用的神經網絡,可進一步分為前饋神經網絡(FFNN)、后向傳播神經網絡(BPNN)和概率神經網絡(PNN)。在此基礎上,針對其特點,又發展出各種改進網絡模型,如長短期記憶網絡(LSTM)、回聲狀態網絡(ESN)、殘差網絡(ResNet)等。神經網絡及改進方法可以近似成任何函數,但未與橋梁模型直接相關,因此該方法所建立的屬性模型是一個黑箱模型,無法代表橋梁的物理結構。基于神經網絡的損傷監測方法,只依賴于從橋梁結構上采集到的數據,而并不需要建立橋梁有限元模型的專業知識。鑒于目前尚無選擇神經網絡最優結構的標準方法,因此在實際工程中需要自行選擇合適的神經網絡,并定義訓練數據的最佳算法,以實現訓練階段的快速收斂。

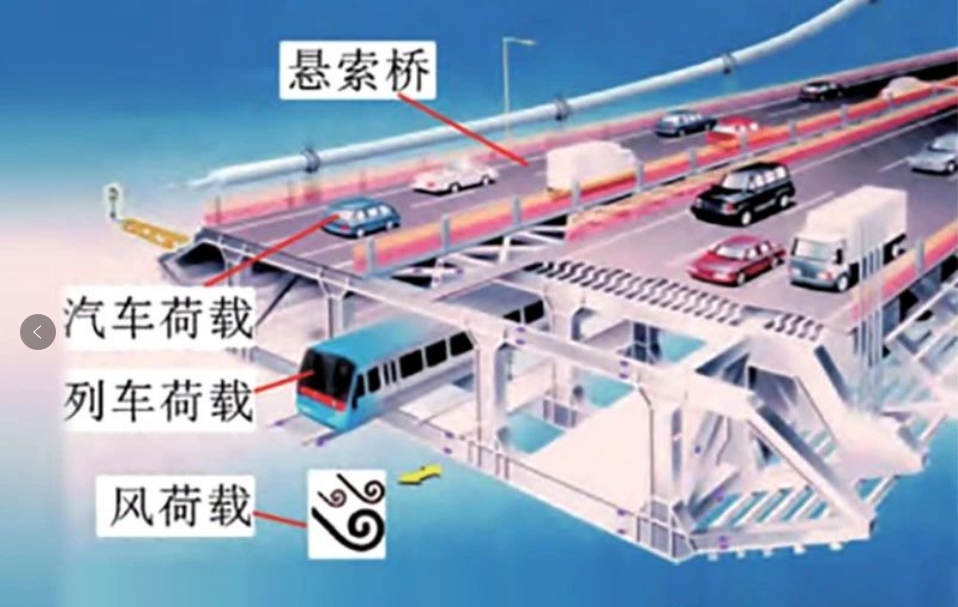

基于監測數據的損傷識別研究表明,在不受外界環境因素干擾的情況下,經過訓練的神經網絡理論上能夠以較高準確率識別結構損傷的發生、位置及失效程度;但在實際工程中,不斷變化的環境條件(如空氣溫度、風和交通)會對橋梁的力學響應產生強烈影響,使得神經網絡的性能隨著采集信號中噪聲的增加和橋梁的車輛負載而下降;神經網絡的準確性取決于訓練時所采用的數據,應變、頻率、振型比加速度數據更適宜作為神經網絡的訓練數據,且隨著訓練數據樣本的減少,人工神經網絡損傷監測精度下降,虛假預警比例則上升;對特定工程選擇最合適的神經網絡進行數據訓練,而神經網絡的選擇需要根據待測系統人工進行調整,且準確性受損傷發生位置的影響較顯著,在橋梁關鍵截面監測結果較準確,反之則適用度不高。


為了充分發揮各類算法的優勢,彌補不足,必須形成新型復合的多層級耦合算法。此算法可采用多尺度方法處理不同來源的數據,優化模型修正的過程,提升結構安全預測的準確率。研究表明,將基于模型的算法和基于監測數據驅動的算法互相融合,可更有效識別結構損傷程度。但目前大多數研究不考慮外界環境影響的室內模型試驗,預測結果僅限于判定結構損傷的存在、位置,損傷程度的評判結果有欠準確,亦無法預測橋梁的未來行為。當實際結構受到環境或荷載因素干擾時,虛假預警可能出現。

由以上分析可以看出,目前無論采用哪種損傷識別算法都能識別出橋梁結構上損傷的存在,并判定損傷的大體位置。實踐證明,絕大多數算法在推斷損傷類型、損傷程度、預測橋梁剩余壽命和未來力學行為等精度方面仍有提高的空間,而推斷或預測的可靠性也缺乏直接證據。針對此類問題,需要在識別出結構損傷位置的前提下,補充關于結構外觀損傷和內部缺陷的無損檢測內容,進一步確定結構損傷的類型和程度,為下一步制定管理策略提供支持。
