【橋梁檢測儀器設備】結構尺寸角度測量設備
更新時間:2024-11-16 09:38
  |
閱讀量:
字號:
A+ A- A

在現代工程建設中,無論是橋梁、高樓還是其他復雜的建筑結構,其設計和施工都離不開精準的測量數據。結構尺寸角度測量設備,憑借其高精度、高效能的特點,在工程測量橋梁檢測領域扮演著至關重要的角色。這些設備不僅能夠快速獲取建筑物的空間位置信息,還能對細微的角度變化進行準確測量,為工程師們提供了強有力的技術支持。本文中交路橋科技匯總測量設備與大家分享。

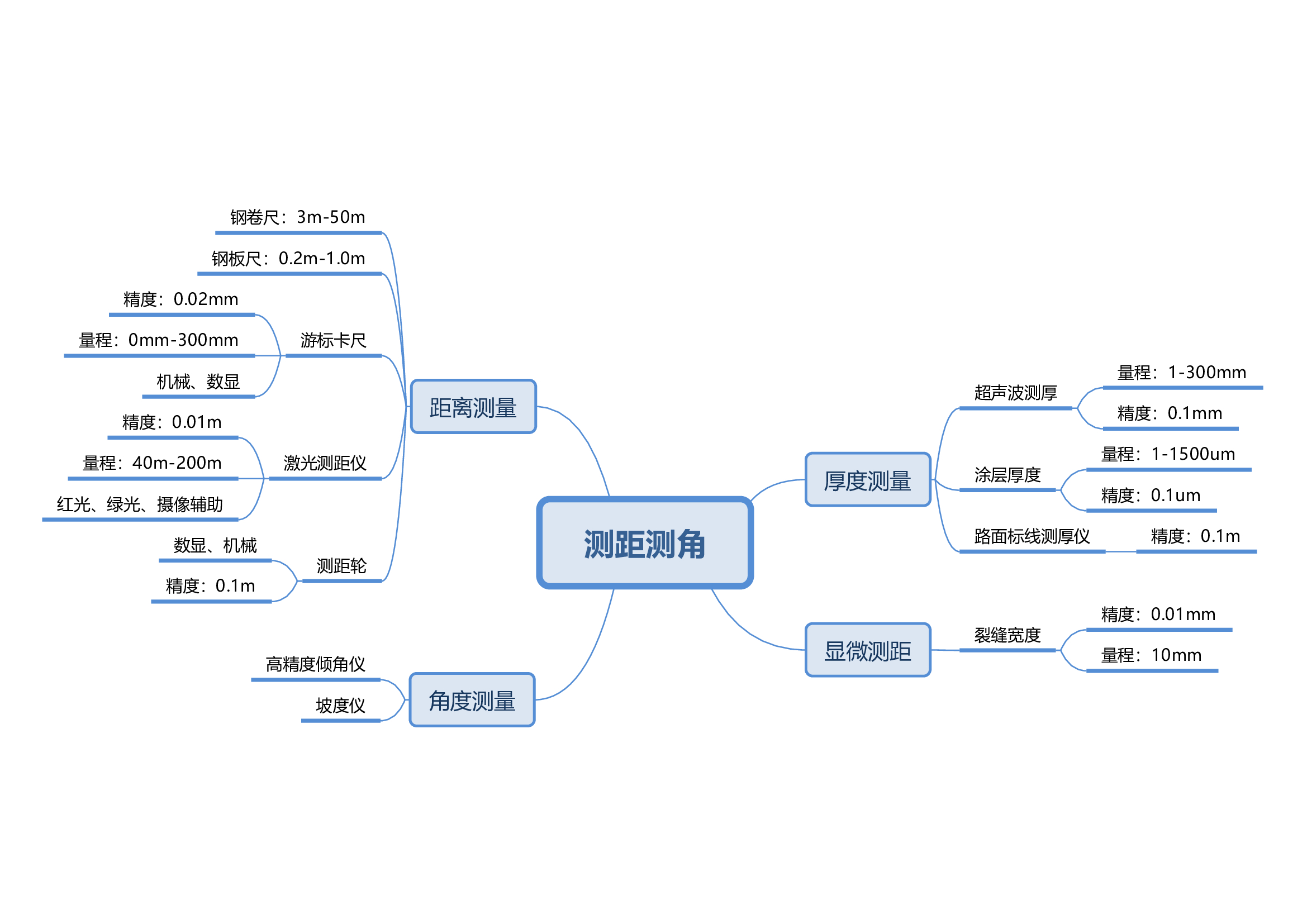

尺寸和角度是橋梁檢測結構測量的基礎指標,測距測角設備是橋梁工程檢測的必備基礎設備。橋梁檢測測量的部位和應用場景可分為:

(1)顯微測距:裂縫寬度測量

(2)厚度測量:鋼板或鋼板涂層厚度、橋面標線厚度測量

(3)角度測量:結構或構件垂直、水平或傾斜狀態測量

(4)距離測量:最常見的測量指標,如橋梁長度、寬度,梁的高度,圓柱墩的周長等。


1、測距工具

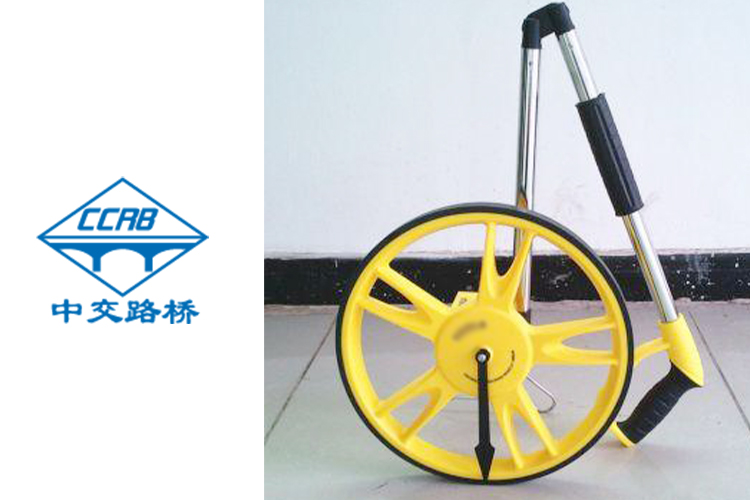

1)測距輪

測距輪是一種用于測量地面距離的工具,它通常由一個裝有計數器的輪子和操作手柄組成。測距輪的工作原理非常簡單:當用戶推動測距輪在地面上滾動時,輪子每轉一圈,內部的計數裝置就會記錄下輪子的周長距離。通過累計輪子轉動的圈數,可以計算出總的移動距離。測距輪常用于長距離的連續測量,如道路、橋梁以及隧道樁號的標記等。

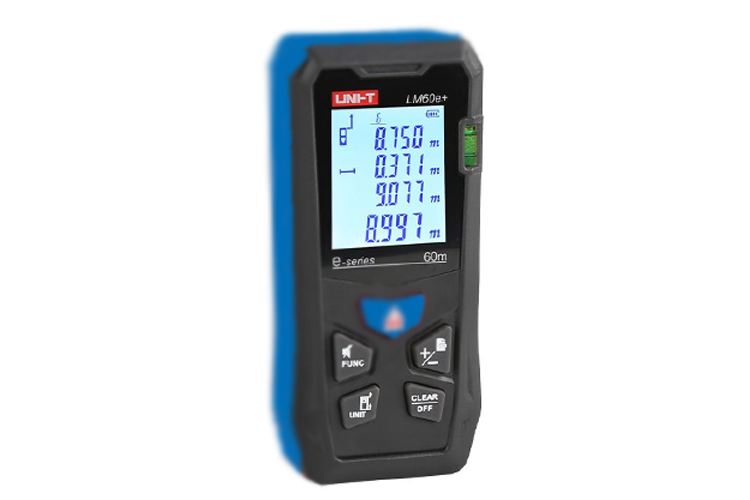

2)激光測距儀

激光測距儀是利用激光的反射原理來進行距離測量的儀器,其測量精度可達0.1mm、測距可到200m,操作簡便、攜帶方便,在工程檢測中應用廣泛。激光測距儀可實現非接觸式測量,可方便實現高空、跨河的測量,戶外應用中應考慮激光的可觀測性,綠色激光測距儀和帶攝像輔助功能的測距儀,戶外應用更為方便。


3)游標卡尺

游標卡尺是一種精密的測量工具,它由主尺和游標組成,游標卡尺的主尺通常固定在尺身上,而游標可以沿主尺滑動。量程包括0150mm,0200mm,0300mm等,而其分辨率通常為0.02mm?,F(xiàn)代的游標卡尺可能具有電子顯示屏,可以顯示數字化的測量結果,提高了讀數的準確性和便利性。

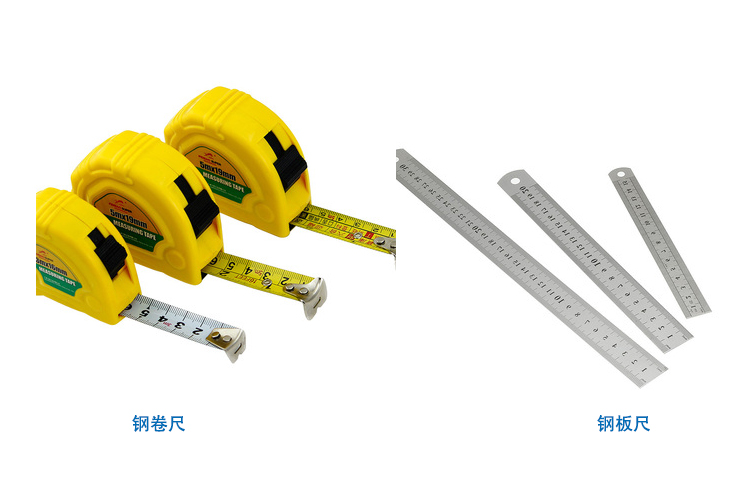

4)鋼卷尺、鋼板尺

鋼卷尺是一種常用的測量工具,它可以卷曲收回,方便攜帶和存儲,型號有2-10m、30-50m的,精度最小刻度1mm。鋼板尺通常由不銹鋼或碳鋼制成,具有良好的耐磨性和抗腐蝕性,量程一般是0.2-1m,精度1mm。


 2、顯微測量

裂縫寬度是橋梁檢測和工程檢測的指標之一,測量時需要用到帶刻度的讀數顯微鏡、裂縫寬度測量儀以及電子顯微鏡等。裂縫寬度測試儀通?;趫D像傳感器成像原理,采用現代電子成像技術,可以快速無損地檢測被測物表面的裂縫寬度。測量范圍一般從0mm10mm,測量精度可以達到0.01mm。


3、厚度測量

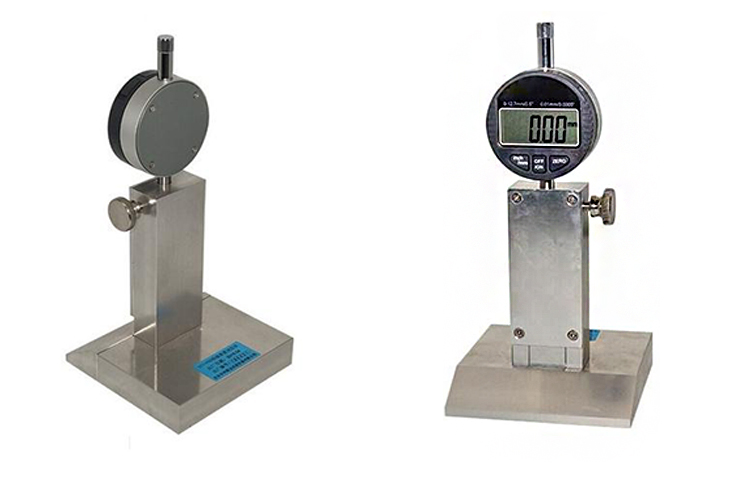

1)橋面標線厚度測厚儀

標線厚度測試儀是一種專門用于測量道路標線涂料層厚度的儀器。工程上常用的STT-950 標線厚度測定儀主要由數字式高精度百分表頭、測厚度機構和百分表鎖止螺釘組成。測量范圍:012mm,測量精度:0.01mm

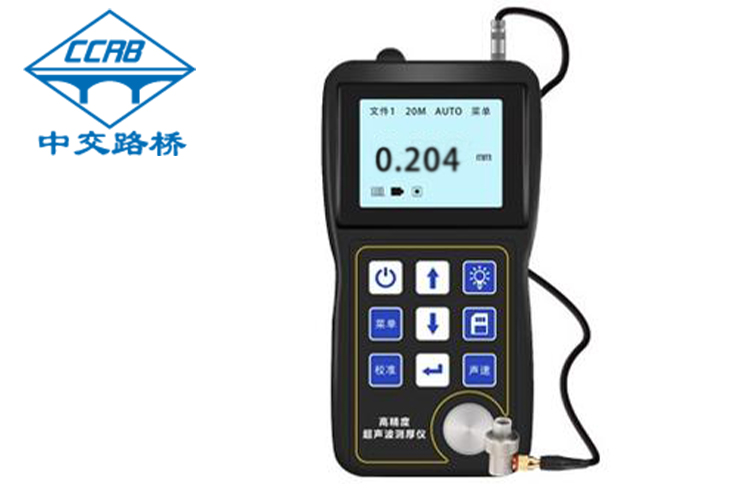

2)超聲波測厚儀

超聲波測厚儀是一種利用超聲波技術來測量材料厚度的儀器。它廣泛用于測量金屬、塑料、陶瓷、玻璃等材料的厚度。測量精度可到0.1mm,在鋼結構桿件厚度檢測中有較多應用。

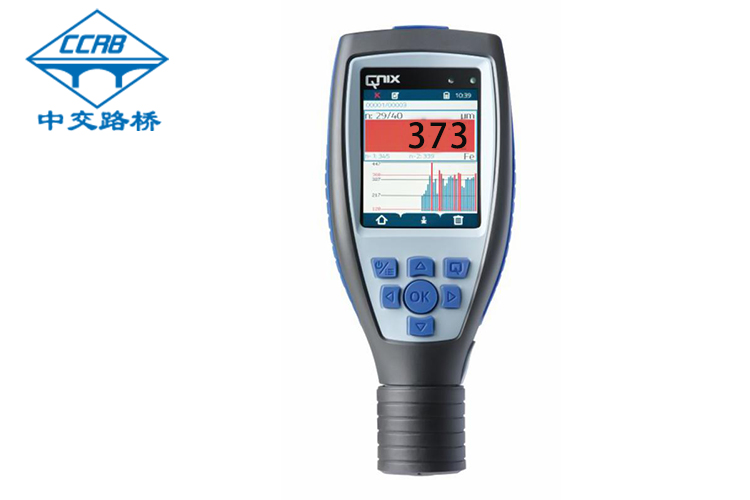

3)涂層厚度測試儀

涂層厚度測試儀是一種用于測量涂層(如油漆、塑料、橡膠、金屬鍍層等)厚度的儀器,它可應用于鋼結構涂層厚度檢測。涂層厚度單位是um,測厚精度0.1um,量程可達1500um。


4、角度測量

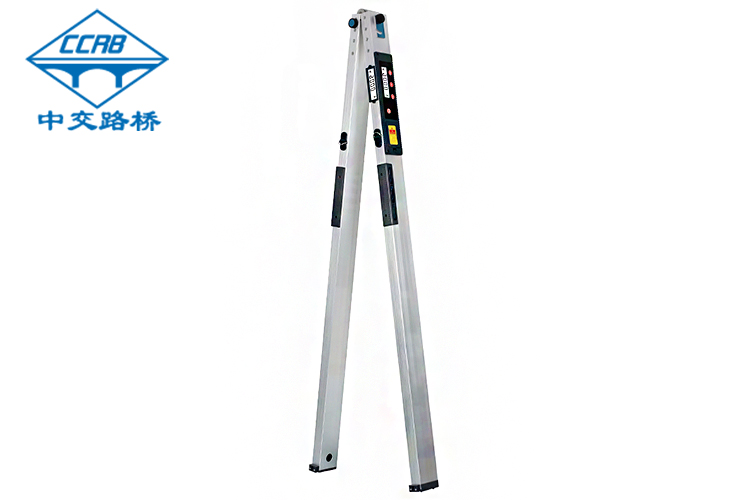

12m多功能靠尺

工程質量檢測器(2米靠尺):主要用于橋梁墩臺垂直度及結構大面積平整度的檢測,常用的有2米多功能折疊式靠尺,由鋁合金制作,儀表為機械指針式和數顯式。

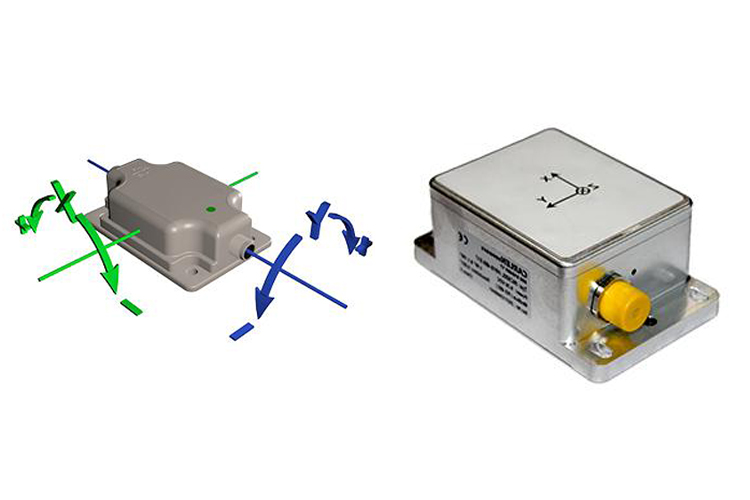

2)高精度傾角儀

傾角儀通常利用內置的加速度計和陀螺儀來測量物體產生的加速度和角速度信號,通過對這些信號的處理和計算,可以得出傾角儀相對水平面的夾角,精度可以達到0.001度。傾角儀可用于結構角度(傾斜)的測量與監測,如橋墩傾斜、梁體轉角等。

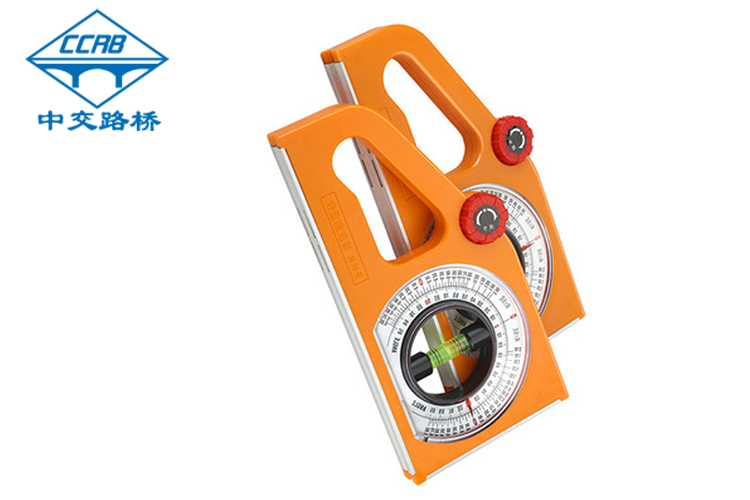

3)坡度儀

坡度儀測量下傾角應用a面接觸天線的后平面旋轉刻度轉輪吧水準管里的水泡居中,查看刻度盤里的指示針指示的度數就是下傾角的度數。誤差要求是±0.5°。


尺寸和角度測量是工程結構檢測中的基本要求,熟練應用各種測量設備也是檢測人員的基本技能,隨著技術發展,不斷有新的測距測角儀器的出現,中交路橋科技?xì)g迎大家一起討論分享應用體驗。
