近年來，受惠于經濟的快速發展，各式各樣的橋梁如雨后春筍般矗立在大江南北的各個角落。不論是在沿?；騼?nèi)陸，都可以看到蜿蜒的道路穿梭于起伏的大地之上，如彩帶一般，編織出一張美麗的路網。在這路網之上，橋梁是節點也是地標，關系著整個路網的有效運行。因此，如何維護橋梁的健康安全、確保整個路網的有效運行，便成了當前土木工程界的重要課題之一，這也是近年來，有關橋梁的監測研究在國內逐漸蔚為風潮的原因。
傳統橋梁監測法
所謂傳統的橋梁監測法，就是直接從橋梁的響應獲取橋梁的訊息。因為所有的傳感器都是直接安裝在橋體上，所以也被稱作直接量測法。筆者1993年主持的臺北圓山高架橋動力及靜力特性之監測及分析項目，即是典型的一例。凡是到過臺北的朋友應該都看到過這座高架橋，它坐落在圓山飯店前，與第一高速公路平行，猶如兩條蛟龍，跨越淡水河，從圓山飯店前穿梭而過，成為北臺灣最為繁忙的交通要道之一。這座高架橋系統由多個混凝土預力橋單元所組成，每個單元由3～5跨不等，跨距短者70m，長者達175m，這也是當時臺灣此類橋型中跨距最長的。
圓山高架橋動力監測的研究主題包括：橋體微動測試、橋體受地震力動力分析、橋體受車輛載重動力分析、橋體與土壤互制作用等。在靜力監測方面的重點則是：橋體在環境溫度變化下的力學行為、以量測結果驗證結構之力學行為、混凝土之長期潛變與干縮效應，以及預力混凝土之長期力學行為等。
為了達成上述動力與靜力監測的需求，我們安裝了為數不少的地震計、動態鋼筋計、水壓計、混凝土應變計、靜態鋼筋計、傾斜計、位移計、液壓式沉陷計、混凝土溫度計等。
根據筆者20余年在橋梁直接量測方面的工作經驗，得出以下總結：直接量測法基本上是一橋一系統，須在橋梁上布設各種傳感器、傳輸線（或無線訊號收發器）及資料搜集器等，建置成本高、耗費人力、不具備移動性。雖然這種方法可以全時掌握橋梁的信息，并且理論上可長期監測某座橋梁。但是，傳感器畢竟是有壽命的，維護不易，且電子設備也會逐年老舊,慢慢被淘汰。此外,一般的橋梁多在野外,環境溫度、濕度變化劇烈；如果橋梁位于海邊，還會受到鹽害的影響。因此，如果想要一個監測系統持續工作20年以上,必須持續投入大量的人力和物力，否則將難以實現。即便如此,這樣的系統還存在海量資料難以處理，僅能量測橋梁上有限的傳感器安裝點上的信息等問題。
非傳統橋梁監測法
筆者及研究團隊于1990年起，為順應當時臺灣高鐵建設之需要，著手進行了車橋互制行為的研究。早年的研究以高速鐵路的車輛響應為重點，包括乘客舒適度等。后來，有感于傳統橋梁監測法所面臨的種種困難，便在2004年提出《以移動車輛量測橋梁振頻》的非傳統量測法，或稱之為間接量測法，這在世界范圍內屬首創。自此，世界各國學者風起云涌，不僅將此法運用于橋頻的攫取，也將它應用到橋梁模態及其他動態參數的識別，甚至延伸至橋梁損傷的偵測。

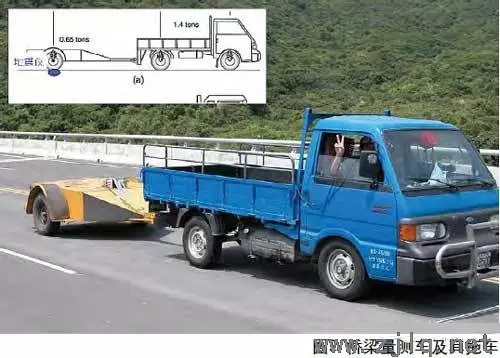

間接量測法的概念很簡單：它是利用一單軸的量測車，在上面安置一垂直向的地震儀，并將地震儀連接至一安置于拖車內的資料搜集器；然后，令拖車以定速通過所欲量測的橋梁，并在過程中記錄地震儀的響應；最后，將地震儀所獲得的加速度歷時振動記錄，通過適當?shù)臄?shù)學轉換程序，即可分析出橋梁的動態特性，諸如頻率和模態等
此處是以一懸浮質量來模擬單軸的量測車。由于量測車的質量和橋梁相比，可謂極其微小，因此在車與橋的耦合系統中，可將量測車視為子系統，而將橋梁視為母系統。當子系統通過橋梁時，其振動源完全來自母系統的垂向振動，根據子母系統的動力學原理，子系統的振動內涵，除了自身振動頻率外，悉將由母系統的頻率所掌控。
由上述說明可知，當量測車以定速通過橋梁時，其垂向振動因車橋耦合的關系，除自身振頻外，將完全由橋梁的垂向振頻所控制，因此我們只要記錄量測車（即懸浮質量）通過橋梁時的振動歷程，并作適當?shù)臄?shù)學轉換處理，即可獲得橋梁（振動源）相關的動態特性，包括頻率和模態等。此法不僅在理論上被證實為可行，在現場實驗中也曾被成功地加以印證。
橋梁間接量測法的潛在優勢
橋梁間接量測法就如同在醫院里做掃描，或者請中醫把脈一樣，它不是無時無刻的全身體檢，而是通過定期、適時的監測來量取所需的橋梁動態參數，并以此來判斷橋梁是否健康。這似乎是比較明智的做法，因為它基本上不會出現資料海量的問題。
橋梁間接量測法的最大優點就是具備可移動性、機動性強，每次量測所需的時間很短、人力相對較少，并且可來回重復量測。
因為不是一橋一系統，故不須在橋梁上布設感應子與儀器設備，可省下初期建置所需的人力和物力，也避開了傳統監測系統長期維護所面臨的難題。
傳統量測法僅能量測到感應子安裝的點位，這是有限的、不連續的點，但卻是同步的。相對的，移動量測車可接觸到橋跨中的每一點,所以空間信息較為充分，可攫取的總體信息也比較多。唯一的問題是，每個點位量取的時刻不一樣,屬于非同步攫取，因此需要較為高深的數學轉換。
另一方面，量測車的成本極低，跟一個固定式的橋梁監測系統相比，其成本相差一至兩個量級。目前因處研發階段，還有實用上的困難需要克服，我們最終的目標是建立優化的量測車設計準則，以普及到橋梁工程界使用。
很明顯，量測車因具備移動性，適用于大范圍內眾多橋梁的定期、長期監測，也適用于多數橋梁的災后及時檢測。目前，國內外的研究趨勢是將此技術延伸到橋梁的損傷檢測。
橋梁間接量測法還需完善
工欲善其事，必先利其器。整個間接量測法的核心課題，就是建立一部性能良好、能夠充分反應橋梁動力特性的量測車。這里要考量的因素包括：量測車的操作速度、重量、阻尼、穩定度、輪胎材質、連接桿等。為便于實際應用，可能需要針對不同的橋型，如梁型橋、斜拉橋、吊橋、桁架橋、拱橋、鋼橋、混凝土橋等，開發出性能范圍不同的量測車。
在過去橋梁的現場量測實驗中，我們發現路面的粗糙度是一個重要的影響因素。過大的粗糙度如同“白噪聲”一般，會激蕩量測車自身的響應，對其振動歷時造成污染，使得子系統（量測車）自身的幅值過大，遮掩了母系統（橋梁）的動態特性，并因此而降低橋頻的識別能力。針對此點，我們正在努力研發出適用的濾噪軟件，以排除粗糙度的影響。
解決門道在于軟硬兼施
本文介紹了當前橋梁最新的量測法，也就是以移動車輛量測橋梁振動特性的方法。此法是筆者及研究團隊于2004年首創，目前已成為國內外熱門的研究課題。根據目前的資料，除中國的大陸、港臺地區外，其他各國也都有學者在進行后續的研究，如美國、日本、韓國、英國、愛爾蘭、澳大利亞、捷克、智利、希臘、丹麥、印度、塞浦路斯、越南等。
綜上所述，橋梁間接量測法若要成功，就必須軟硬兼施。在硬的方面，則是量測車性能的優化；在軟的方面，就是防噪軟件的開發。當兩者都到位，這個技術就可廣泛的派上用場了。
