根據橋梁監測無線傳感器網絡技術的橋梁安全監測系統，以實現方案的安全參數的需要；對整個系統的結構和工作原理的節點集、分簇和關鍵技術，雖然近年來在無線傳感器網絡中，已經證明了其潛在的提供連續結構響應數據進行定量評估結構健康，許多重要的問題，包括網絡壽命可靠性和穩定性、損傷檢測技術，例如擁塞控制進行了討論。
關鍵詞：橋梁安全監測； 無線傳感器網絡的總體結構；關鍵技術
1 阻斷
隨著交通運輸業的不斷發展，橋梁安全問題受到越來越多人的關注。對于橋梁的建設與運行規律，而特設的橋梁檢測的工作情況，起到一定作用，但是一座橋的信息通常是一個孤立的片面性，這是由于主觀和客觀因素，一些橋梁安全參數復雜多變[1]。某些問題使用傳統的監測方法難以發現橋梁存在的安全風險。因此長期實時監測，預報和評估橋梁的安全局勢，目前在中國乃至全世界是一個亟待解決的重要問題。
橋梁安全監測系統的設計方案，即通過長期實時橋跨的壓力、變形等參數及測試，分析結構的動力特性參數和結構的評價科關鍵控制安全性和可靠性，以及問題的發現并及時維修，從而確保了橋的安全和長期耐久性。
近年來，橋梁安全監測技術已成為一個多學科的應用，它是在結構工程的傳感器技術、計算機技術、網絡通訊技術以及道路交通等基礎上引入現代科技手段，已成為這一領域中科學和技術研究的重點。
無線傳感器網絡技術，在橋梁的安全監測系統方案的實現上，具有一定的參考價值。
無線傳感器網絡（WSN ）是一種新興的網絡科學技術是大量的傳感器節點，通過自組織無線通信，信息的相互傳輸，對一個具體的完成特定功能的智能功能的協調的專用網絡。它是傳感器技術的一個結合，通過集成的嵌入式微傳感器實時監控各類計算機技術、網絡和無線通信技術、布式信息處理技術、傳感以及無線發送收集到的環境或各種信息監測和多跳網絡傳輸?shù)接脩艚K端[2]。在軍事、工業和農業，環境監測，健康，智能交通，安全，以及空間探索等領域無線傳感器網絡具有廣泛應用前景和巨大的價值。
一個典型的無線傳感器網絡，通常包括傳感器節點，網關和服務器，如圖1
所示的體系結構。
圖1一個典型的無線傳感器網絡系統
傳感器節點具有收音功能，主要由傳感器模塊，處理器模塊，無線通訊模塊和能量供應模塊4個部分組成。無線傳感器網絡在各地的分布，用于檢測和數據采集和通信技術負責通過WSN 的數據發送到網關（群集節點或基站）。與服務器網關通過公共網絡（Internet ，衛星移動通信網絡等）進行通信，使用戶能夠收集數據處理和分析，以便作出判斷或決定。
自組織無線傳感器網絡具有，多跳路由，動態網絡拓?fù)浜凸?jié)點資源有限等特點，其關鍵技術，包括MAC 協議（MAC 層協議），路由協議，能源管理，QoS 保證技術，數據集成技術，安全機制，定位技術和管理機制，例如同步[3]。 2 系統的總體結構和工作原理
橋梁節點系統的安全參數整體結構（以下簡稱為節點的基礎上）是最前端的最基本單元，傳感器，處理器監控，無線通信模塊和電源部件，所有大橋的安全參數和物理意義，各不相同，但一般包括應變信號，位移信號，溫度信號，濕度信號和加速度信號的參數，如橋梁的安全狀況，這就要求必須是不同類型的傳感器，對不同類型的節點的基礎上最終組成[4]。所有基于節點上，分別根據一個組成若干法律集群，每個集群節點到簇頭節點發送監測數據各自的基礎；所有群集節點將數據的第一個集成，然后發送到群集節點（網關），叢集節點橋的復雜數據處理和存儲所有類型的安全監測，使用互聯網將是最終的數據發送到服務器；在一個數據處理分析的服務器，然后發送該網站的有關行政主管部門，使決策。

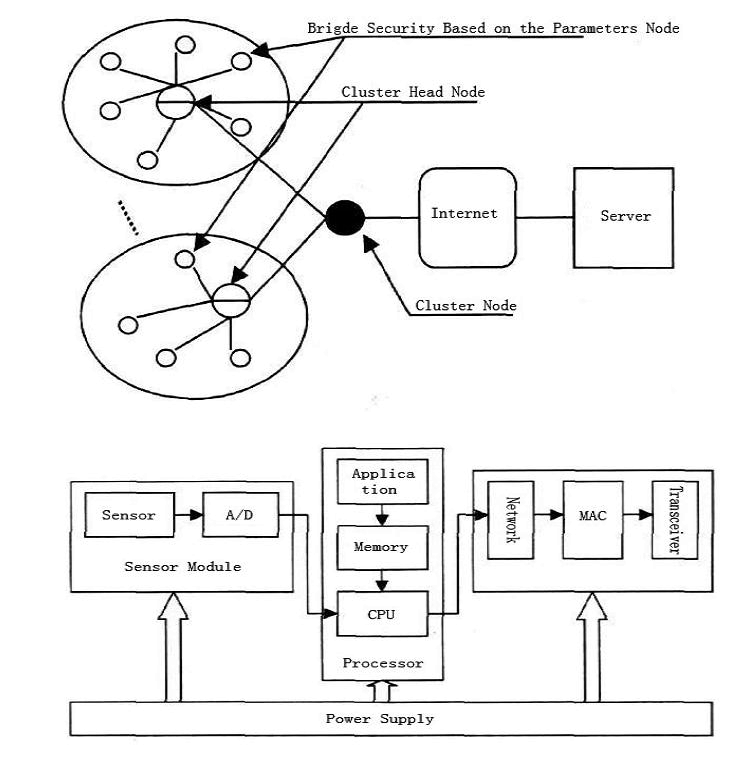

圖2 基于無線傳感器網絡橋梁結構安全監測系統
3 系統的關鍵技術
橋特殊的工作性質，除了一般的無線傳感器網絡，安全監測結果已在系統設計和實施過程中的關鍵技術，仍然有幾個關鍵問題：設置節點的基礎、該子節點的網絡集群技術、信息技術的擁塞控制橋梁安全參數。
3.1基于節點設計
橋梁安全監測系統是基于橋的傳感器，處理器，無線通信模塊和電源組件的安全參數，信號結構如圖3所示的節點。
圖3橋梁安全監測系統的節點上
這可從圖3，橋梁安全監測系統的設計過程基于節點看到，重點應在以下兩個方面：（1）橋梁安全傳感器參數設置；（2）低功耗設計節點。
3.1.1橋梁安全傳感器參數設置
橋梁安全傳感器參數設置，包括傳感器的類型，排列的位置，大小和數量等。
根據橋梁監測不同的方式和手段的安全參數應在不同類型的傳感器在表1所示，不同的地點之間布局的橋梁。

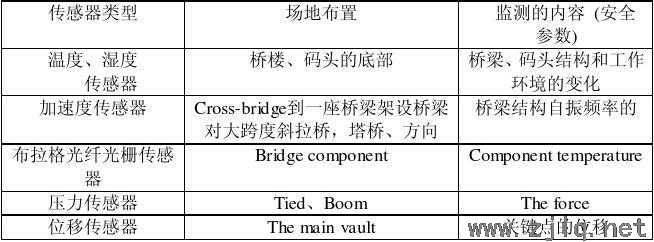

表1參數大橋的安全傳感器類型和布局
此外，根據無線傳感器網絡的要求，應設立一個小點，盡量節點的大小，以及對數計算的節點可以在寬度和跨度橋梁基礎，但在至少超過10個。
3.1.2設計節點的低功耗
節點硬件平臺的基礎上，除了傳感器，處理器，無線通信模塊和電源[5]。為了實現低功耗節點，處理器的選擇，我們應盡量選擇低功耗的睡眠模式和支持，速度不夠快，處理器的高集成度，作為低功耗的處理器和高性能的結果還有一個更明顯的矛盾在成本方面，在允許的情況下，它可以是雙核心處理器架構。此外，該芯片還支持低功耗的可能，集成大容量存儲器和豐富強大的硬件接口電路的成本選擇。在選擇無線通信模塊，應考慮以下因素：（1）樂隊（2）調制模式；（3）睡眠電流與喚醒時間（4）發射和接收電流；（5）信號接收靈敏度。電力供應的選擇，應考慮到低功耗和電池電壓的限制因素。
3.2基于子節點的網絡集群技術
該系統的基礎是節點電池供電，以致每個節點的能量是非常有限的結果。節點，以節省能源，從而延長了整個網絡的生命周期，安全的橋梁節點的網絡為基礎的能源平衡技術分簇，簇頭選擇算法監測的基礎 - EBC的（能量相應的聚類）算法。在EBC 的算法中，除了擔任群集節點的簇頭節點和節點的基礎，而且還給出了候選簇頭和網關節點，兩個新的角色[6]。
通過兩個階段的算法。第一個簇的結構，從動態群集節點相鄰地形的基礎上，作為一個節點或網關節點選擇高能量的簇頭節點。當網絡處于穩定狀態，所有節點進入通信階段，從由簇頭和網關節點收集到的數據節點周邊環境的基礎上，形
成了網絡安全監控?cái)?shù)據骨干，是為正向路由橋負責，并最終發送到群集節點（基站）。 3.3橋擁塞控制信息技術安全參數
作為通信，無線鏈路相互干擾，在傳感器網絡和動態變化的資源有限等特點，使系統容易受到信息傳輸擁塞，嚴重影響網絡傳輸?shù)腝oS 傳感器類型場地布置監測（安全參數）的溫度，濕度傳感器橋面，碼頭工作環境的橋梁，碼頭結構，轉變加速度傳感器交叉橋底部，主跨架設大橋方向，塔橋的橋梁內容，斜拉橋橋梁結構振動的光纖布拉格光柵傳感器構成部分橋梁系桿的頻率溫度壓力傳感器，位移傳感器的飛速發展力的關鍵點的主要拱頂位移 - 5 - 性能和生命周期，使堵塞，質量保證機制，系統控制技術，確保重點之一。在這個系統中，橋梁安全的擁塞控制信息技術實施監測參數，以下幾個方面需要考慮[7]
(1) 因?yàn)閾砣刂坪芎?jiǎn)單，成本低，存儲空間小的節點被占領，所以沒有在節點發送數據或產生擁塞，擁塞控制將無法啟動盡可能，但在同一時間，以確保一旦發生擁塞，擁塞控制，及時，以避免或減少緩沖區溢出的數據包造成的損失。
（2）確保了網絡傳輸，如網絡延遲，網絡吞吐量，丟包率，質量。
（3）能夠適應網絡的變化和在生態環境動態變化的部署，而且能夠適應處理局部充血和整個網絡擁塞。
（4）能夠預測網絡擁塞或及時發現，并在較短的時間內解除擁塞避免擁塞的蔓延。
（5）擁塞控制機制，以確保數據的節點發送權益。 4 結論
該方案在一定程度上實現了橋梁監測的長期安全性和實時性，但作為一種無線傳感器網絡的結果也不是沒有缺點，還存在一些問題。未來的研究將集中在以下幾個方面。（1）集團基于集群技術節點。在本文中，該方法主要適用于小范圍，小，中型橋梁和小規模的群集節點動態組的寬度，更困難；和長跨度，橋梁寬度，開展大規模的集群節點的動態組還存在一些限制，即能量平衡地區問題上的群集組。（2）聚類算法EBC 的模型過于理想化，沒有充分考慮到實際情況，如可調節節點的發射功率，因此，需要進一步優化。（3）無線傳感器網絡的維護和管理。應考慮如何從具體的橋梁，了解他們對安全監測系統的節點的故障和網絡性能測試方法的資料。
