目前,包括懸索橋、斜拉橋在內的許多大型橋梁的建成極大地促進了區域經濟的發展,同時也為其養護管理工作帶來了新的挑戰。國外很多早期建成的大跨徑橋梁在運營期間都出現過服役性能退化問題,經評估后被相關部門認為有可能發生不可預見的意外事件,并采取了相應的處置措施。我國的大型橋梁已走過三十余年的發展歷程,逐步進入評估和維護的階段。
在服役期間,橋梁將不可避免地受到環境和交通的影響,出現材料性能劣化、構件病害破損、結構功能缺陷等狀況,不僅會影響其正常運營,甚至有可能改變其主體結構的總體服役性能,給橋梁結構帶來安全隱患,同時又縮短了結構或構件的實際服役壽命。已有的工程實踐經驗表明,可以通過早期有效的評估,了解結構及構件的服役狀況,避免或減少一些橋梁,突發事故帶來的損失。
與中小跨徑橋梁相比,大型橋梁在評估方面所面臨的主要技術挑戰為:全橋結構體系及關鍵構件形式復雜,構件的實際服役狀態不明確。有鑒于此,筆者提出了大跨徑橋梁構件的多維度評估方法,并通過實橋的案例分析,探討其應用效果,為橋梁養護管理部門制定評估方法、優化養護策略提供參考。
一、長大橋梁服役性能退化的影響因素
在橋梁服役期間,隨著運營時間的不斷增加,結構或構件的狀態將不可避免地受到各種因素的影響,使得其服役能力難以長期保持在初始的較高水平,而發生不同程度的劣化或出現一些病害。橋梁結構或構件狀況的變化以及病害的演化進程,易受到各種因素的影響,涉及從設計、施工、運營到養護管理等方面,主要可以概括為下列兩方面。
1.內部因素:引起橋梁劣化的內部因素主要是指設計、施工時的特點或不足。包括:
(1)橋梁的橋型、結構、構件的體系或構造不同,其受力形式和傳力機理也不一致,造成易損部位和性能劣化速率的差異;
(2)橋梁耐久性設計的重視程度有待提高,防護構造設計過于簡單,造成實際運營階段較早發生劣化;
(3)橋梁施工質量存在瑕疵,例如:材料本身質量缺陷、混凝土澆筑缺陷、施工時發生的意外情況等,均為結構或構件后期發生劣化的基礎。
2.外部因素:引起橋梁劣化的外部因素主要是在運營和養護管理階段的一些原因。其中包括以下幾項:
(1)服役時間。隨著橋梁投入運營的時間增加,其性能必然發生衰退,例如:有調查顯示懸索橋的主纜在橋梁建成通車后前10年內性能變化不大,此后以接近線性的速度開始劣化。
(2)環境的影響。橋梁運營期間所處的環境對材料的劣化速率有顯著的影響。例如:當橋梁位于海域環境或工業區時,潮濕空氣中存在的氯離子、硫酸鹽等成分加速了鋼材的腐蝕。
(3)交通量。橋梁的主要作用是承擔交通功能,結構在交通荷載引起的往復應力幅值作用下會出現損傷、疲勞或緩慢的衰退,因此交通量的大小以及交通的組成影響結構或構件狀況變化的進程。
(4)受力狀態。構件不同的受力狀態和受力特點也會對其劣化產生影響。例如:同一橋梁不同位置的斜拉索或吊索之間應力水平存在差異,荷載效應引起的結構內力無法均勻地分配到每一根索上。此外,車輛的沖擊效應也會加速伸縮縫的累計位移增長和支座的磨損。
(5)養護管理策略。在橋梁運營階段,養護指南的制定、采取不同的養護策略、養護管理者的技術水平等也會影響橋梁的劣化速率,采取合適的養護方式可以有效減緩其性能的衰退。
二、大型橋梁構件運營期的評價數據來源
橋梁運營期間存在有限元分析計算、長期監測和各類檢查評估等在內的不同來源數據,相互之間可以相互印證,也可能有所沖突,共同形成了橋梁評估的數據資源和基礎,對這些數據進行整合和綜合分析,可以獲取其中包含的關鍵信息,進而提升評估效率。
三、橋梁構件多維度評估實施

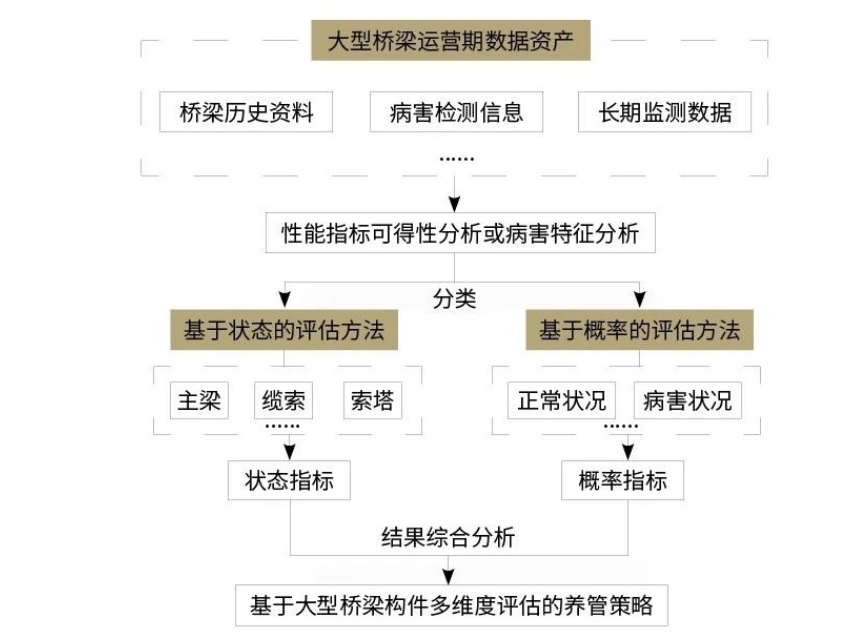

在充分檢測和識別構件特性和病害的基礎上,提出了大型橋梁構件的多維度評估方法。選取反映橋梁狀態的關鍵構件后,針對構件性能指標的可得性或病害的特征進行分析,對于基于既有檢測技術能夠基本掌握的構件及其各項性能,可以直接根據檢查結果,采用基于狀態的評估方法;對于不確定性較高的構件性能或病害,可以綜合分析不同來源的時序數據,從概率角度對其予以深度評估,作為對基于狀態方法的補充和完善。
當橋梁構件因性能衰退造成使用功能受損或發生某種嚴重病害時,就需要采取相應的措施,包括維護、維修、加固、更換等。通過分析多維度評估的結果,可以在一定程度上了解構件在服役期間可能的性能衰退趨勢或病害演化進程,為橋梁養護管理部門制定養護策略提供部分參考,實現降低橋梁維護成本和減少重大事故發生概率的目標。
